2732 EPROM
4Kbyte x 8 Bit
Dieser Baustein enthält einen Read-Only
Speicher, der zuvor elektrisch programmiert werden kann (EPROM - Electrically
Programmable Read Only Memory ). Die Kapazität beträgt 32 kBit,

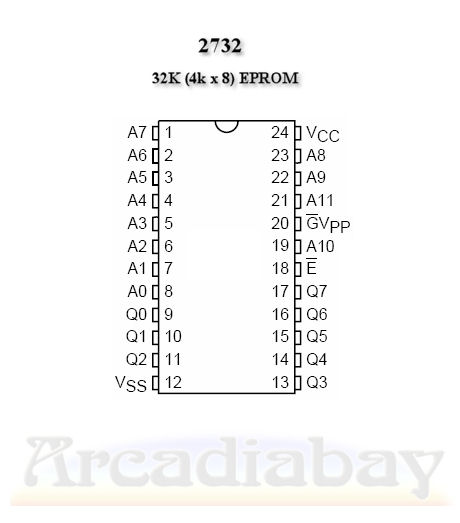

organisiert in 4096 Speicherzellen zu je 1 Byte. Über 12
Adressleitungen (A0-A11) können die Speicherzellen ausgewählt
und per Output Enable (/OE) an die Datenausgänge D0-D7 gelegt werden.
Zuvor muss das EPROM per Chip Select (/CS) aktiviert
werden.

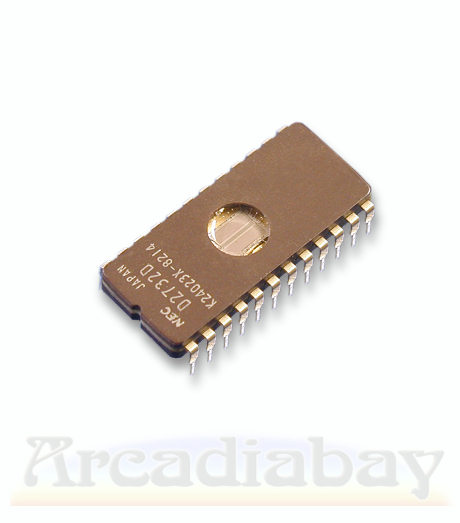

Die Speicherinhalte können durch ultraviolettes
Licht gelöscht werden. Dazu besitzen EPROMS eine transparente
Öffnung, die nach der Programmierung lichtdicht überklebt wird. Ein
gelöschtes EPROM kann mit einem EPROM-Programmierer erneut programmiert werden.
Die Programmierspannung beträgt 25V bzw. 21V (2732A), Der vollständige
Programmiervorgang benötigt je nach Typ von 1 bis 5 Minuten.
